玻化微珠 石膏砂浆 各种砂浆配方

腻子砂浆分

此配方仅供产考 如有新的方案下方留言 互相学习

玻化微珠 国内 目前分为几种  我详细给大家讲解

 1，玻化微珠普通型  容重轻  价格便宜  吸水率高  强度差  涂布率一般

 2 ，国标型玻化微珠   所为电炉生产的玻化微珠    但是经过实验 有的厂家生产的符合标准 有的 不达标 吸水率也是高  但是强度还可以  容重重涂布率低

 3， 出口型玻化微珠  数控化生产 玻化率高 憎水率低  高于国标 可达到随意抽检轻松过关，容重115 左右 球形化高  涂布率高  买的规用的便宜

抹灰干粉砂桨类型和基本配方

1、产品分类

① 根据抹灰砂浆功能可分为：

一般可将抹面砂浆分为普通抹面砂浆、装饰抹灰砂浆、防水抹灰砂浆和具有某些特殊功能的抹面砂浆（如绝热、耐酸、防射线砂浆）等。

② 根据抹灰砂浆所使用的胶凝材料分类

A．使用无机粘结剂的抹灰砂浆（水泥、石膏或者熟石灰）。

B．使用水泥、可再分散粉末或者熟石灰作为粘结的装饰性粉刷砂浆。

C．水泥基抹灰用于外部涂敷和潮湿房间，而石膏基抹灰专用于内墙。

2、参考配方

对于非特殊功能性的砖砌墙体的内外墙抹灰砂浆，一般情况下选择抗压强度在10MPa或15MPa的较为普遍，但也可以根据具体的特殊要求制作低强度与高强度产品。

配方建议是在水泥或石灰—水泥基的饰面抹灰中加入1%~4%的RE5010N，可提高其粘合性、耐磨性、柔韧性。此外，还建议加入0.2%~0.4%的纤维素醚、淀粉醚或将两者混合加入。特别推荐使用具有憎水性的可再分散乳胶粉RI551Z和RI554Z，用来改善批荡及抹灰的性能。

砂浆添加剂母料介绍

砂浆添加剂母料含有如下组分：脂肪醇聚乙烯磺酸钠，纤维素，元明粉，淀粉醚等。

主要作用：引气、增稠、保塑、提高使用性能等独特功效，全国唯一不按水泥质量比进行掺加的产品。在混合砂浆中节约水泥，不但能保证强度还能提高耐久性及抗渗、抗裂效果。

特点与性能特点与性能特点与性能特点与性能：

1、提高砂浆和易性和劳动效率

砌筑和抹灰时砂浆膨松、柔软、粘结力强、粘面不粘铲、减少落地灰并降低成本，砂浆饱满度高。对墙体湿润程度要求低，砂浆收缩小，克服了墙面易出现裂纹、空鼓、脱落、起泡等通病，解决了砂浆和易性问题。砂浆存放6-8小时不沉淀，保水性好，灰槽中砂浆不离析，不必反复搅拌，加快施工速度，提高劳动效率。

2、早强作用

掺砂浆添加剂配制的砂浆，它具有与水泥亲合及强化作用，通过塑化过程，在使用后5-6小时达到一定强度，后期强度更佳。

3、节水

用砂浆添加剂配制的砂浆，对水有分离作用，可减少用水量，对抹灰墙面减少收缩率，提高强度。

4、附属功能

用砂浆添加剂配制的砂浆，具有保水、消音、保温、隔热、抗冻等功能。

聚醋酸乙烯酯乳液胶粘剂配方和生产工艺

1、配方

醋酸乙烯：710千克

水：636千克

乙烯醇聚乙烯醇（PVA）：62.5千克

过硫酸铵（以10倍水稀释后用）：1.43千克

辛基苯酚聚氧乙烯醚：8千克

碳酸氢钠（以10倍水稀释后用）：2.2千克

邻苯二甲酸二丁酯：80千克

2、生产工艺

把聚乙烯醇和水加入溶解釜，搅拌10分钟升温至90℃，溶解4小时，溶成10%的溶液。将已溶解的PVA水溶液过滤后，投入聚合釜，加辛基苯酚聚氧乙烯醚和打底单体100千克（约为总单体量的1/7左右），以及浓度为10%的过硫酸铵溶液5.5千克，关闭投料孔，开冷却水。开始升温，在30分钟内升至65℃左右，当视镜出现液滴时，关闭蒸汽阀（约30-40分钟），温度自升至75-78℃，此时回流正常，即开始加单体（在8-9小时内加完）。同时每小时加过硫酸铵50克（用10倍水稀释）反应温度偏高或偏低，可适当控制加单体的流量及引发剂的量，但不得超过配方的总量。每30分钟记录加单体回流情况和反应温度，每小时记录加单体的流量和引发剂的用量。

加完单体，观察反应液温度，如偏高（在85℃以上）可以适当补加过硫酸铵440克，补加时，应分次加入（一次加入反应过快），液温自升到90-95℃，保温30分钟，冷却至50℃以下，加入碳酸氢钠溶液。观察乳液外观合格后，加入邻苯二甲酸二丁醋，搅拌1小时，出料。

保温砂浆配方

1、保温浆料配方

一个低成本、无需添加纤维的，绝对好用的保温砂浆配方。

1) 水泥：650kg

2) 二级粉煤灰：332kg

3) 改性海藻ES7718S：14kg

4)改性海藻ES7728：2kg

5）hpmc：2kg

每吨保温浆料可以做7个立方的聚苯颗粒。符合158行业标准。

此配方施工性好，黏度高、粉墙几乎没有下脚料。保温浆料对颗粒的包裹度好，抗裂性好。

2、保温生产配方：抗裂砂浆（颗粒和无机系统）

1）水泥：220kg，42.5普通硅酸盐水泥

2）粉煤灰：50kg，二级或者原状灰

3）砂40-70目：520kg，分级干燥砂

4）砂70-140目：200kg，分级干燥砂

5）改性海藻：2kg，改性海藻ES7718

6）改性海藻：6kg，改性海藻ES7738

7）Hpmc：0.6kg，中低黏度纤维素醚

8）pp纤维：0.5kg，长度3-5mm

3、保温生产配方系列之：界面剂

1）水泥：450kg，42.5或普通硅酸盐水泥

2）粉煤灰：100kg，二级或者原状灰

3）砂70-140目：446kg，分级干燥砂

4）改性海藻：2kg，改性海藻ES7728

5） Hpmc：2kg，中高黏度纤维素

4、保温生产配方系列之：粘结剂（EPS/XPS系统）

1）水泥：400kg，42.5普通硅酸盐水泥

2）砂70-140目：584kg，分级干燥砂

3）改性海藻：14kg，改性海藻ES7738

4） Hpmc：2kg，中低黏度纤维素醚

5、保温生产配方系列之：抹面胶浆（EPS/XPS系统）

1）水泥：300kg，42.5普通硅酸盐水泥

2）粉煤灰：30kg，二级灰或重钙

3）砂70-140目：584kg，分级干燥砂

4）改性海藻：18kg，改性海藻ES7738

5） Hpmc：1.5kg，中低黏度纤维素醚

6、珍珠岩保温砂浆生产参考配方

① PO42.5 普硅水泥：150KG

② 粉煤灰：50KG

③ 重钙：50KG

④ JMH-07珍珠岩保温砂浆专用胶粉：2-3KG

⑤ 木质纤维：1-1.5KG

⑥ 聚丙烯短纤维或玻璃纤维：1KG

⑦ 珍珠岩：1m³

直接加水搅拌均匀，混合料:水＝1:1(G/G)，最好放置5～10分钟使用，禁止在5℃以下施工，一次拌料最好在30分钟内用完。在施工现场加珍珠岩，建议每25KG浆料配0.15 m³珍珠岩。

无收缩灌浆料基础配方一（可根据实际情况微调）

原材料， 型号， 质量百分比（%）

硅酸盐水泥Ⅱ型， 42.5R， 44

U型膨胀剂， 3

铝粉表面处理， 0.002～0.004

生石灰 CaO，2

可再分散乳胶粉， 2.00

砂， 1～3mm， 10

砂， 0.1～1mm， 17.80

砂，0.1～0.5mm， 20

纤维素醚， 6000cps， 0.03

消泡剂， Agtan P80， 10.20

聚羧酸类超级减水剂， 0.03

硅微粉， Elken 902U， 0.50

改性膨润土， Optibent MF， 0.12

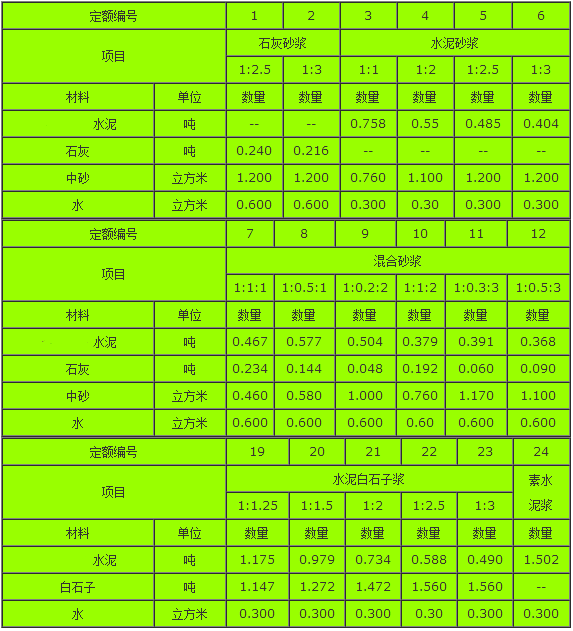

抹灰砂浆配合比表

温馨提示

如果你喜欢本文，请分享到朋友圈，想要获得更多信息，请关注我。
